- предназначены для питания автоматических систем управления дизель-электрических станций общего и специального назначения, систем автоматики, связи, приборов, аппаратов
- номинальная емкость 10 А.ч.
- диапазон рабочих температур:
от +5 °С до +50 °С для 19НКГ-10Д
от +1 °С до +45 °С для 20НКГ-10Д
от -20 °С до +45 °С для 25НКГ-10Д
- стойки к воздействию вибрационных и ударных нагрузок
- работоспособны при повышенной влажности воздуха и пониженном атмосферном давлении
- полностью герметичные
- гарантийный срок эксплуатации от 3 до 7 лет (в зависимости от типа изделия)
Условные обозначения:
НК - электрохимическая система (никель-кадмиевая);
Г - аккумулятор герметичный
Д - режим разряда (длительный);
10 - номинальная емкость (С5), А.ч.;
19, 20, 25 - количество последовательно соединенных аккумуляторов в батарее.
Конструкция:

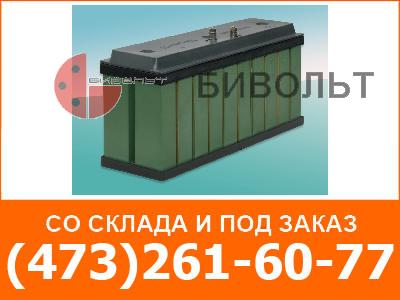

Аккумуляторные батареи 19НКГ-10Д, 20НКГ-10Д и 25НКГ-10Д состоят соответственно из 19, 20 и 25 последовательно соединенных никель-кадмиевых герметичных призматических аккумуляторов НКГ-10Д.
Аккумуляторная батарея 19НКГ-10Д помещена в металлический корпус с крышкой. Положительный и отрицательный выводы батареи выведены на 2 колодки, расположенные на передней стенке корпуса батареи, и закрыты откидной крышкой.
Аккумуляторная батарея 20НКГ-10Д помещена в обойму и накрыта крышкой из ударопрочного полистирола.
Аккумуляторная батарея 25НКГ-10Д поставляется потребителю отдельными аккумуляторными блоками, межблочные перемычки и прокладки поставляются по требованию потребителя.
Аккумулятор НКГ-10Д состоит из блоков положительных и отрицательных электродов, изолированных сепаратором и помещенных в прямоугольный металлический бак. Отрицательный вывод аккумулятора выведен на бак, а положительный – на борн, изолированный от бака.
Конструкция борнов представляет собой металлические штыри с резьбой М6-8g.
В качестве электролита применяется раствор гидрата окиси калия с добавкой гидроокиси лития.
Никель-кадмиевый герметичный призматический аккумулятор НКГ-10Д изготавливается в баке без гофр.
Технические характеристики:
| Наименование изделия | 19НКГ-10Д | 20НКГ-10Д | 25НКГ-10Д |
| Обозначение технических условий | ТУ16-563.024-85 (ИКШЖ.563521.005 ТУ) | ИЛТГ.563521.009 ТУ | ЖЮИК.563511.022 ТУ |
| Номинальная емкость, А.ч. | 10 | 10 | 10 |
| Номинальное напряжение, В | 22,8 | 24 | 30 |
| Габаритные размеры, Длина (L)xШирина(B)xВысота(H), мм | 444х169х247 | 345х110х181 | 238х154х166 |
| Масса, кг | 15,0 | 14,0 | 15,0 |
| Режим заряда: | |||
| ток, А | 1 | 1 | 1 |
| продолжительность, c | 15 | 15 | 15 |
| Режим разряда: | |||
| ток, А | 1 | 30 | 1 |
| продолжительность, ч | 10 | - | 10 |
| конечное напряжение, В | 21,0 | 19,0 | 27,5 |
| Емкость после 28 суток хранения в заряженном состоянии, А.ч. | 6,5 | 6,5 | 6,5 |
| Сопротивление изоляции, МОм | 20 | - | - |
| Ток подзаряда, mA | 100 | 40 | 40 |
| Рабочий интервал температур, градусов (С) | +5 +50 | +1 +45 | -20 +45 |
