Карточка изделия Реле дифференциальной защиты РДЗ61



НВА >>Реле >>Реле дифференциальной защиты >>РДЗ61

Минимальная сумма покупки - 2000 руб без НДС.

Цена РДЗ61:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" РДЗ61:Заказ

Статус производства РДЗ61: производится

Номинальное напряжение главной цепи, В : 3000

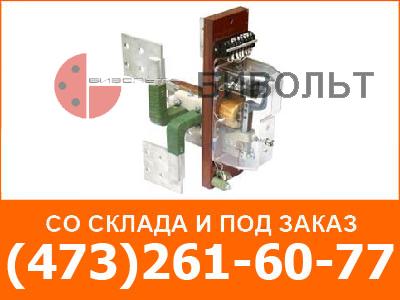

Реле дифференциальной защиты РДЗ61
Реле дифференциальной защиты РДЗ-61
Реле дифференциальной защиты

Купить РДЗ61:

Реле дифференциальной защиты



№ п/п Наименование Тип Обозначение Применяемость
ЖД "Электромашина"
1 Реле дифференциальной защиты РДЗ-068 6ТЕ.230.068 РДЗ-068ЭТ.000 ВЛ-10, 82
2 Реле дифференциальной защиты РДЗ-068-01 6ТЕ.230.068-01 РДЗ-068ЭТ.000-01 ВЛ-10, 82
3 Реле дифференциальной защиты РДЗ-504 6ТН.230.504 РДЗ-504ЭТ.000 ВЛ-10
4 Реле дифференциальной защиты РДЗ-61 6ТС.230.061 РДЗ-61ЭТ.000 ЭП-2К
5 Реле дифференциальной защиты РДЗ-058-01 6ТС.230.058-01 РДЗ-058-01ЭТ.000 ЭП-2К

Назначение:

Реле дифференциальной защиты РДЗ-504 ЭТ, РДЗ-068 ЭТ и РДЗ-068-01 ЭТ предназначены для отключения аппаратов защиты быстродействующих выключателей при малых токах короткого замыкания.

Реле дифференциальной защиты РДЗ-58-01 ЭТ предназначено для защиты вспомогательных машин от токов короткого замыкания или замыканий на «землю». Реле дифференциальной защиты РДЗ-61 ЭТ предназначено для защиты цепей тяговых двигателей при замыкании токоведущих частей на корпус (кузов) электровоза в тяговом режиме.

Конструкция реле всех типов аналогична. Реле состоит из панели, на которой крепится магнитопровод с удерживающей катушкой, якорем, с шинами или катушками главной цепи. В состав реле входят добавочные резисторы и блок-контактов. Реле отличаются между собой током срабатывания и схемой блок- контактов.

Технические характеристики:

Номинальное напряжение главной цепи, В: 3000
Ток срабатывания, А:
РДЗ-504 ЭТ, РДЗ-068 ЭТ 100-30
РДЗ-068-01 ЭТ 8,5-2,0
РДЗ-58-01 ЭТ 20+5
РДЗ-61 ЭТ 100-30
Номинальное напряжение удерживающей катушки, В:
РДЗ-504 ЭТ, РДЗ-068 ЭТ, РДЗ-068-01 ЭТ 50
РДЗ-58-01 ЭТ РДЗ-61 ЭТ 110
Номинальное напряжение контактов вспомогательной цепи, В 50, 110
Номинальный ток контактов вспомогательной цепи, А 5
Род тока постоянный, пульсирующий
Масса, кг 6,3-17,3



Посмотреть техническое описание на предыдущую продукцию: РДЗ504

Посмотреть техническое описание на следующую продукцию: РДЗ058-01
