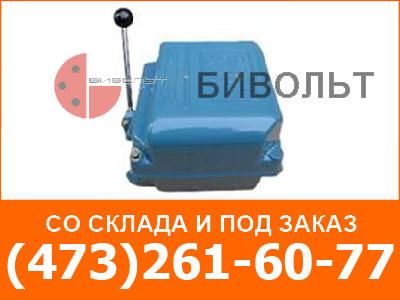

Карточка изделия Командоконтроллеры переменного тока ККТ68А



НВА >>Командоконтроллеры >>Командоконтроллеры переменного тока >>ККТ68А

Минимальная сумма покупки - 2000 руб без НДС.

Цена ККТ68А:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" ККТ68А:Заказ

Статус производства ККТ68А: производится


Командоконтроллеры переменного тока ККТ68А
Командоконтроллеры переменного тока ККТ-68А
Командоконтроллеры переменного тока ККТ68-А

Купить ККТ68А:


Командоконтроллеры переменного тока серии ККТ-60А

Командоконтроллеры ККТ предназначены для пуска, реверсирования и регулирования скорости вращения электродвигателей переменного тока серии МТ путем изменения схемы и величины включенных в электрическую цепь сопротивлений. Каждый контроллер имеет 12 электрических цепей.

Климатическое исполнение: У2, УХЛ2, Т2.
Степень защиты: IP40.
Охлаждение - естественное.
Применение: Кулачковые командоконтроллеры серии ККТ применяются только в цепях переменного тока.

Командоконтроллеры ККТ состоят из основания (отливка из алюминиевого сплава), кулачкового барабана и коммутационных элементов.
Кулачковый барабан представляет собой стальной вал с закрепленными на нем пластмассовыми фасонными шайбами, который вращается в шариковых подшипниках.
Кулачковые элементы командоконтроллера серии ККТ имеют две пластмассовые рейки, на которых крепятся неподвижные контакты, рычаги с подвижными контактами и пружины.
Зажимы для внешних присоединений расположены на внешней стороне рейки. Поворот кулачкового барабана осуществляется с помощью рукоятки, насаженной на выходящий из основания конец вала. В свободном состоянии, когда на рычаг кулачкового элемента не действует кулачковая шайба, контакты элемента замкнуты. Ввод провода в контроллеры ККТ осуществляется через отверстия в основании.

Структура условного обозначения: ККТ-ХХАХ2

ККТ - контроллер кулачковый трёхфазного переменного тока;
Х      - длительный ток кулачкового элемента (63А или 50А);
Х      - порядковый номер исполнения по схеме;
А      - модернизироанный;
Х2    - климатичское исполнение (У) и категория размещения 2 по ГОСТ 15543 и ГОСТ 15150.

Технические параметры командоконтроллеров серии ККТ



Тип
Число положений
Максимально
допустимый ток
при ПВ 40%, А
Максимальная мощность
эл. двигателя при ПВ 40%, кВт
Масса, кг
Вперёд, подъём
Назад, спуск
220В
380-500В
ККТ-61А
5
5
100
22
30
7
ККТ-62А
5
5
100
2х22
2х30

ККТ-63А
1
1
75
11
22
12,5
ККТ-68А
5
5
100
-
30
12,5

Схемы включения контактов командоконтроллеров серии ККТ






Посмотреть техническое описание на предыдущую продукцию: ККТ63А

Посмотреть техническое описание на следующую продукцию: ККП1101
